本儀器可對具有孔的帶軸的外齒和圓柱齒輪、圓錐齒輪、蝸輪和蝸桿的齒圈徑向跳動和端面跳動進行測定（被測齒輪如不帶軸，用戶可自制具有空的心軸）。本儀器也對具有孔的圓柱和圓錐的徑向跳動也端面挑定進行測定。

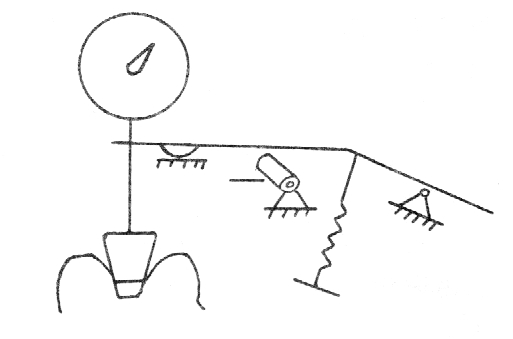

齒輪跳動儀的工作原理：

齒圈的徑向跳動△Fr為側頭相對于齒輪線的大變動量。為此，齒圈徑向跳動的檢查是用具有原始齒條齒形的測量頭進行。檢驗時，將被檢齒輪固定在儀器兩頂針間，把具有原始齒輪軸線的大變動量即為△Fr。

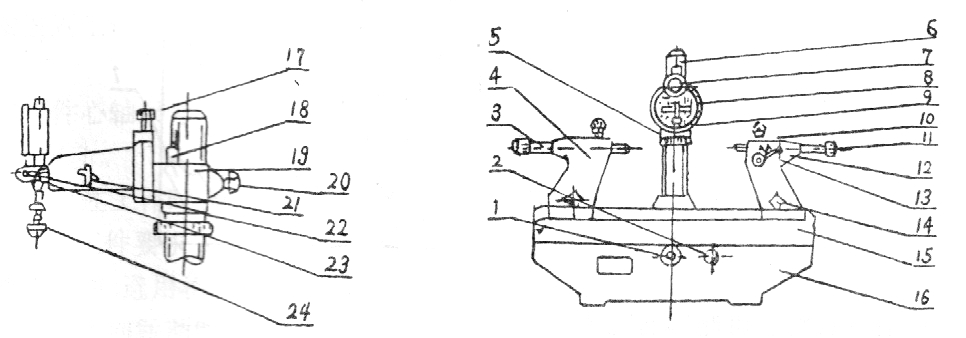

儀器結構示意圖：
安置在儀器底座16上的臺面15，可用膠木手輪1通過齒條傳動機構作縱向移動，并借助膠木螺母2固定。在臺面上的左右頂針架4、12可沿臺面上的基面作縱向移動，可用膠木螺母14固定。頂針3松開膠木螺釘10后可在頂針架孔內移動。在右頂針架12上還可用膠木螺釘11緊固頂針3后借助于手柄13作彈簧頂針用。轉動升降螺母5，可使測量座19連同測量支架8和千分表7沿立柱6上下移動。使側頭與被測表面接觸或離開。并用膠木螺釘20使之固定在適當的部位。松開緊固螺釘17測量支架8可相對于測量座在垂直平面內作±900的轉動。表架23可利用手柄21抬起或放下。

1.膠木手柄  2.膠木螺帽  3.頂針  4.左頂針架  5.升降螺帽  6.立柱  7.千分表  8.測量支架  9.測量頭  10.膠木螺釘  11.M4膠木螺釘  12.右頂針架  13.手柄  14.膠木螺帽  15.臺面  16.底座  17.緊固螺釘  18.指標塊  19.測量座  20.膠木螺釘  21.手柄  22.螺釘  23.表架  24.接頭

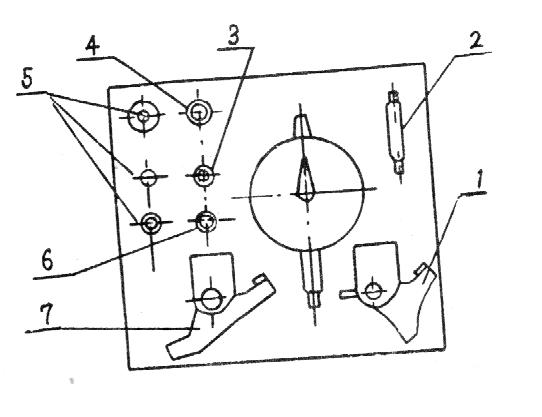

附件：

1.直角杠桿：供測端面跳動。

2.扳手：供裝拆側頭。

3.球形測量頭：供直角和水平杠桿用。

4.接頭：供接長圓錐測量頭。

5.圓錐測量頭：供測200壓力家，模數1-6mm齒輪。

6.千分表球形測量頭：供測圓柱或圓錐徑向跳動。

7.水平杠桿：供測內齒和齒輪及內孔徑向跳動。

使用直角和水平杠桿時，可用螺桿22將其固定在測量支架8上。

被測工件的安裝：

1被測工件的心軸長短、操作的方便性，預先將左架4固定在臺面15適當的位置上，并使頂針固定。

2.按工件心軸尺寸調整右頂針架12位置，是其在使用彈簧頂針頂住心軸孔時，松緊適當，無軸向竄動。

在進行上述工作時，應注意使頂針伸出頂針座孔部分盡量小些。

根據工件要求安裝相應的測頭及附件和調整測量支架位置。(測量支架在垂直位置)

1.測齒輪時，選用相應模數的圓錐測量頭，并用接頭接長。

2.測圓錐徑向 跳動時可直接用千分表球形測量頭。

3.測量表面或內齒和齒輪時用水平杠桿和相應的測量頭。

4.測圓錐的徑向跳動時采用千分表球形測量頭并轉動測量支架，是其轉過的角度等于圓錐角之半，用緊固螺釘17緊固。

5.測圓錐齒輪跳動時，轉動測量支架使其轉過的角度等于其錐角，采用相應圓錐測量頭。

根據被測工件直徑轉動升降螺帽5使測量座上下移動，從而使千分表球形測量頭（圓錐測量頭）與工件被測面（測齒輪時是兩齒側面間）接觸獲得一定的壓縮量。

校準千分表刻度盤零位與指針重合。

測量齒輪的外齒和齒輪的齒圈徑向跳動。

1.每測完一齒，讀出千分表上示值后，可利用手柄21抬起圓錐測量頭。再用手轉過一齒。重復放下圓錐測量頭，進行讀數。在每次放下圓錐測量頭時，測量頭和兩齒測量應充分接觸。

2.測完一周后，其大與小示值差即為齒輪的齒圈徑向跳動公差Fr.

測量內齒和齒輪的齒圈徑向跳動：

1. 用水平杠桿和相應的圓錐測量頭，每測完一齒，用手柄21抬起千分表，使千分表球形測量頭與水平杠桿上的底座脫離接觸。此時用水平杠桿上的扭簧作用。圓錐測量頭能自動從內齒和齒輪兩齒面間退出。再轉動一齒，重復測量。

2.測完一周后，其大與小示值差即為齒輪的齒圈徑向跳動公差Fr.

測量端面跳動：

用直角杠桿安裝在測量支架上，調整測量座位置，并移動臺面使被測工件端面與球形測量頭充分接觸。將被測工件旋轉一周，其大與小示值差即為被測工件的端面跳動量。
